　　為庭院草坪或小的園林景觀安裝噴灌系統，可以按照以下6個步驟來設計，讓看似復雜的過程變得簡單易行。

　　首先，確定地形及植被類型，是園林噴灌設計的第一步。測量地形范圍并描繪在CAD圖紙上，同時標示出各種植被類型，并在圖紙上預先設定好比例尺，再分割成不同的灌溉區域。

　　第二，確定噴灌系統可用水量和壓力。若使用城市自來水作為水源，需要檢測水壓（Bars）、水量（l/min）以及系統設計水量。檢測水壓，可將壓力檢測器直接接到最接近水表的水龍頭上（確保此供水區域無其他水在使用），即可檢測出靜態水壓。檢測水量，一要記錄水表的規格，通常為15毫米、20毫米或25毫米，二要確定供水管管徑。根據所得數據，在系統設計水量表中查詢并確定系統設計水量和工作壓力。這便是噴灌系統可利用的最大水量及工作壓力的數據。若使用湖水、井水或蓄水池灌溉，則由噴灌經銷商或泵站的安裝者提供合適的設計水量及工作壓力。

　　第三，選擇噴頭類型。根據草坪區域大小，選擇不同類型的噴頭（同時考慮設計水壓和水量來選擇噴頭的射程和流量）。簡單的分類有兩種：旋轉噴頭和散射噴頭。大面積區域用旋轉噴頭（大射程噴頭），常用于面積超過8米×8米的區域，節省PVC及相應管材。小面積區域用散射噴頭（小射程噴頭），常用于面積低于8米×8米的區域。

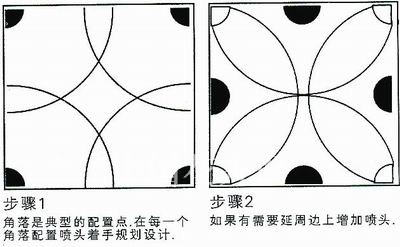

　　第四，噴頭布置遵循一個口訣，即先角后邊再中間，弧線畫成多邊形（如圖1、圖2）。噴頭噴嘴流量可遵循角1邊2中間4原則。（即角的噴頭流量是單噴頭流量的1/4，邊的噴頭流量是單噴頭流量的1/2，中間即為單噴頭流量）噴頭間距通常設計為射程的0.8到1.2倍。（旋轉噴頭間距為8米至12米，散射噴頭間距為3米至5米）。

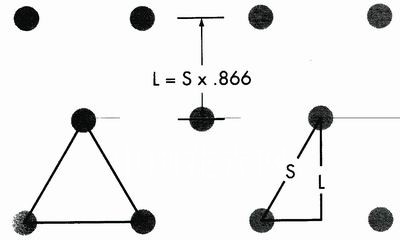

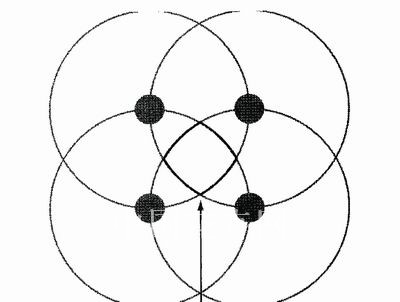

　　噴頭布置主要有兩種形式：一是四邊形，用于灌溉正方形的區域或有90度角的區域(如圖3)。二是三角形，常用于邊界不規則的地區。三角形布置不存在像正方形布置中的水量偏少地帶。因此工程設計多使用三角形布置（如圖4）

　　第五，劃分輪灌組。除非灌溉區域非常小，一般情況下，噴灌所需水量會遠超過可利用的水量，因此需要將灌溉區域劃分成幾個輪灌組。每個輪灌組用一個電磁閥控制，一組噴頭同時進行灌水。

　　輪灌組數=該區域噴頭總流量÷總供水量

　　例如：區域內單噴頭流量為2立方米/小時，共30個噴頭，總供水量為40立方米/小時。輪灌組數=（2×30）÷40=1.5，即該處需分成2個輪灌組，用2個電磁閥控制。

　　注意，盡量把相同型號的噴頭規劃到同一個輪灌區域內。

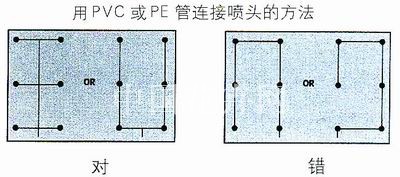

　　第六，選擇電磁閥及管道。根據輪灌組流量來選擇電磁閥型號，電磁閥需安裝在容易維修保養的地方。支管一般用PVC和PE兩種，管徑的選擇有專門的參照表，支管連接方式如圖5。

　　據此6步便可完成一個簡單的庭院園林噴灌系統設計。
