項目名稱：雁門關景區夜景照明規劃

　　項目地點：山西忻州代縣

　　項目面積：30平方千米

　　照明設計單位：五色領先國際照明工程（北京）有限公司

　　照明施工單位：五色領先國際照明工程（北京）有限公司

　　項目背景

　　雁門關是世界文化遺產萬里長城的重要組成部分，全國重點文物保護單位，是歷史最為悠久、戰爭最為頻繁、商貿最為活躍、知名度最高、影響力最大的古關隘、古商道和民族融合之地，它影響了中國歷史三千多年，被譽為“中華第一關”。

　　項目概況

　　雁門關位于代縣縣城西北20公里處的句注山上，主峰海拔1800多米，與朔州市接壤，景區交通便利，208國道從景區經過，距大運高速公路新廣武出口7公里，是雁北地區及河北、內蒙通往中原地區的必經之地。優越的地理位置，為照明景觀的建立創造了有利的條件。

　　建筑規模及特點

　　項目工程包括四個重點區域：

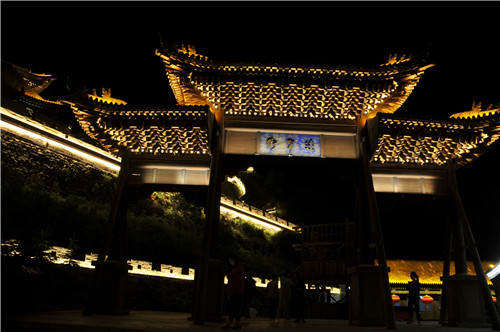

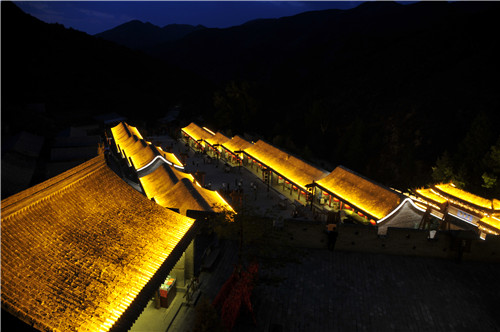

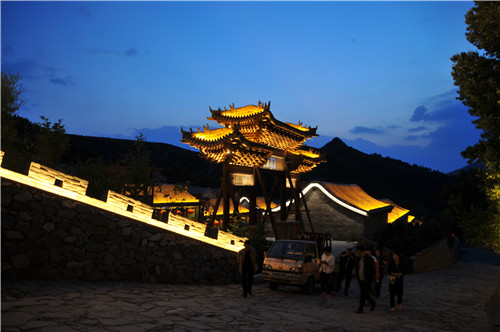

　　后腰鋪驛站區域（主入口）、明月樓區域、邊貿街區域、點將臺區域。基本包含了景區的整個游覽路線。

　　本次照明設計的特點：

　　1、挖掘雁門關千年文化，塑造古關隘夜景神韻，帶動旅游經濟。

　　2、提高夜間照明的質量、安全性和藝術美感，為旅游者營造舒適的夜間休閑場所。

　　3、整合景觀資源，通過創意性的燈光提升整體夜景品質，為雁門關構建和諧的光環境。

　　4、通過科學合理的照明設計，實現節能環保。

　　設計理念

　　整個項目的設計主題：“金戈鐵馬戍邊關，龍雁齊飛傳捷報。古往今來祝美名，燈火輝煌慶今朝”。

　　用燈光體現當年古戰場的歷史文化，通過塑造山體和長城造型突出雁門關的來歷，以燈光色彩的冷暖突出雁門關從古至今經歷的滄桑變化，以高科技創意燈光體現在和平年代下雁門關的雄偉魅力。

　　照明效果

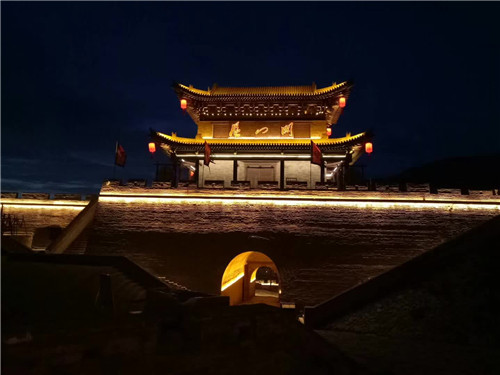

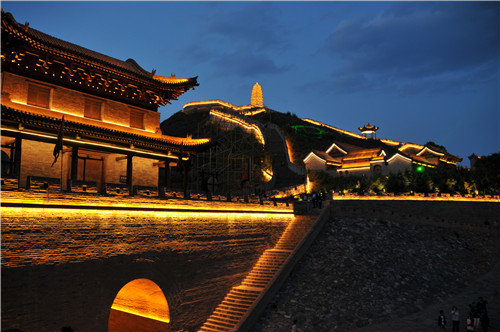

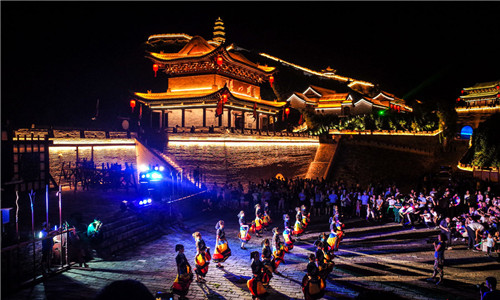

　　北側建筑的頂部和城垛采用暖黃色，立面以暖白色光為主，遠觀猶如威武的盔甲戰士，戍守邊關，蜿蜒崎嶇的長城和城垛猶如一條巨龍盤踞在山上，讓參觀者身臨其境地感受到天下第一關的奇險峻峭、無堅不摧。

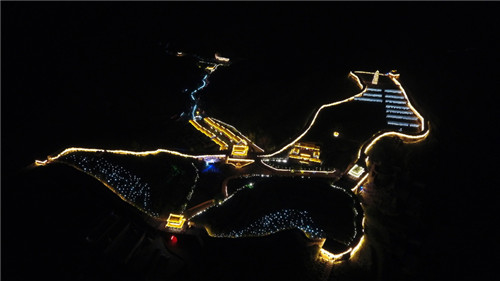

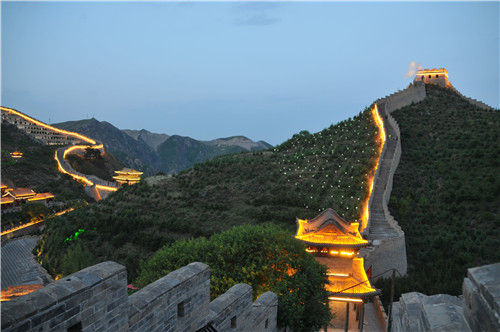

　　根據山體和長城的走勢通過燈光進行勾勒，形成鴻雁高飛的燈光效果，讓人們看到這幅圖就知道了“雁門關”名字的來由，景觀亮化這種“不用翻譯的語言”的傳達魅力可見一斑。

　　重大節日的時候，定制的激光表演系統會在山體上投射出“胡服騎射、昭君出塞、馬邑之謀、正德巡邊、靖康之恥”等邊塞文化影像，展現這座歷史名關的興衰歷程；

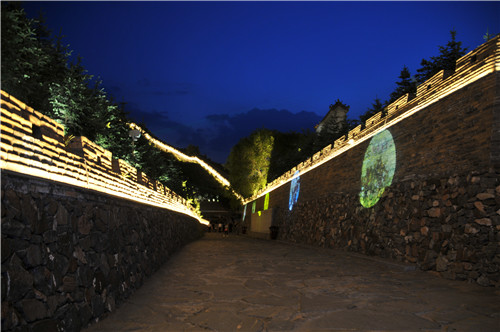

　　點將臺墻體上投映“衛青、霍去病、楊家將”等駐守雁門關的英雄影像，讓人們在光影中追憶并憑吊忠魂；

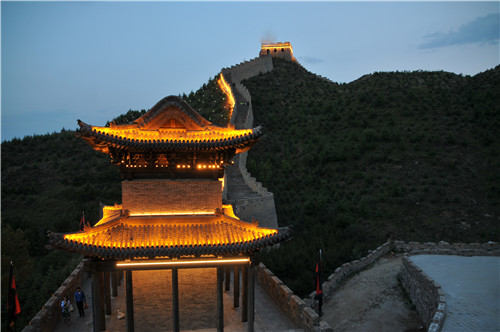

　　烽火臺采用定制的火焰燈營造烽火燃起，狼煙再現的場景，讓觀者仿佛穿越千年回到兩軍對峙的戰場，山川震眩的悲壯，被歲月掩埋的廝殺縈繞耳畔。

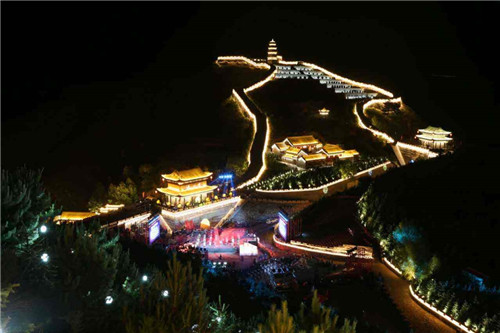

　　通過光影的變化將歷史鮮活呈現出來，讓人走在其中能夠體會到燈光的厚重感；通過現代燈光的演繹，讓人們領略雁門關的滄桑、楊家將的忠烈、古代州的風光和人文，體現出雁門關獨有的文化韻味和深厚內涵，打造了一幅恢弘的壯美畫卷。

　　節能措施

　　（1）整個工程所有區域均采用智能控制系統。

　　（2）整體方案采用了平日、節日、節能等場景模式。

　　（3）本項目照明節能設計采用高光效光源，燈具均采用led燈具。景區照度要求均參照《城市夜景照明設計規范》中的現行值施行，功率密度小于設計現行值要求

　　（4）所有涉及到的開關電源均采用節能、高功效型，輸出效率均在0.9以上。

　　（5）該項目采用專變處于負荷中心供電以減少低壓側線路長度。

　　（6）本工程采用低壓集中自動補償方式，補償后功率因數大于為0.93。

　　（7）各個分區照明箱均處于負荷中心供電以減少低壓側線路長度，降低線路損耗。配電線路全長壓降不大于5%；三相負荷盡量均衡分配，三相不平衡度不大于15%。

　　照明設計創新點

　　（1）通過山體點位的職能控制，實現大雁造型。

　　（2）長城和塔身通過智能控制實現聯動，再現夜間長城蜿蜒曲折的“龍身”造型。

　　（3）采用了激光投影技術，用于雁門關文化的宣傳和夜景的襯托。

　　（4）建筑立面燈具選用便于安裝、隱藏的LED類燈具，做到見光不見燈的照明效果。

　　（5）燈具大部分選擇便于安裝及維護，部分燈具采用小功率小角度透鏡，防止光污染，實現節能環保的目的。

　　（6）對于本項目的有可能產生炫光的燈具，均加裝了遮擋板或蜂窩格柵，以減少燈具炫帶來的污染。

　　（7）本工程在投入使用后，建立了照明運行維護和管理制度，有專業人員負責照明維護和安全檢查并做好維護記錄，專職或兼職人員負責照明運行。燈具每年最少擦拭兩次，使燈額照明輸出功率達到額定輸出功率的95%以上。

　　項目實際運行評估

　　（1）項目工期緊，任務重，竣工后，雁門關作為“人說山西好風光的”的忻州專場，演出獲得了成功，得到了縣委縣政府領導及演出單位的贊譽。

　　（2）通過對雁門關燈光的提升，實現了市民夜間好去處，提升了雁門關旅游知名度，營收也得到了提升。
